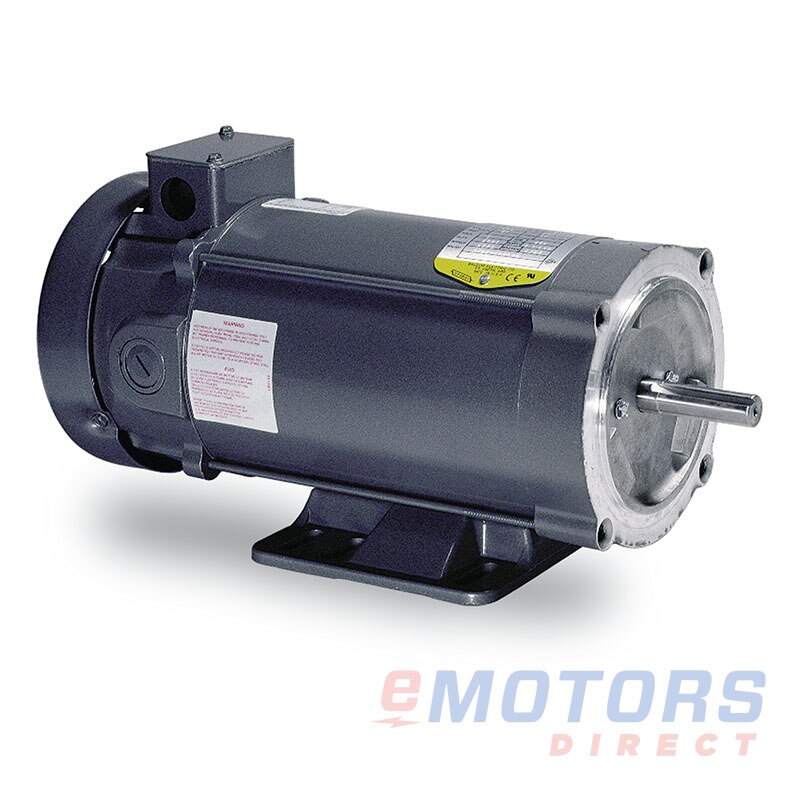

Les images des produits sont fournies à titre de référence uniquement. Veuillez consulter les spécifications du produit pour obtenir de l'information plus précise et détaillée.

Baldor CD3476

Baldor · DC Shunt Wound SCR Drive
3/4 HP 1750 56C TEFC 180V DC Motor
Numéro de catalogue: CD3476
hp
3/4
tr/min
1800
Tension
180 V
Cadre
56C
Phase
CC
Boîtier
TEFC
Matériel
Acier Roulé
Montage
C-Face / Removable Base,C-Face / Rigid,C-Face / Round Body

Aperçu de la gamme de produits

Le variateur SCR à excitation indépendante CC de Baldor est conçu pour être compatible avec les commandes SCR NEMA de type K, et est doté d’une face C NEMA avec une base amovible. Il est offert à partir de la carcasse NEMA 182 et plus, et comprend un thermostat normalement fermé sur l’enroulement d’excitation pour une protection accrue. Grâce à une isolation de classe F et un facteur de service de 1,0, il assure une performance fiable et efficace dans un large éventail d’applications. Idéal pour les machines-outils, convoyeurs, équipements d’impression et du textile, ce variateur est une solution robuste et polyvalente pour les tâches exigeantes.

Disponibilité : Factory Order (2-3 weeks)

Disponible pour la livraison

Pour obtenir des estimations de livraison précises, veuillez saisir votre code postal.

Emplacements de stock

Commande en usine: 2-3 semaines

Liens importants

Support technique disponible de 8 h 30 à 18 h 00 HNE

Appelez le 1-800-890-7593

DC Shunt Wound SCR Drive

Features

  • Compatible with NEMA Type K SCR control
  • NEMA C-Face with removable base
  • NEMA 182 frame and larger, equipped with a normally closed thermostat on the field winding
  • Class F insulation for added durability
  • 1.0 Service Factor for reliable performance

Applications

  • Ideal for machine tools
  • Suitable for conveyors
  • Perfect for printing and textile machinery
Données Électriques
Classement de puissance de sortie du moteur
3/4 HP
Classement de vitesse du moteur
1750 tr/min
Classement de tension du moteur
180 V
Classement du courant du moteur
3,9 A
Phase
CC
Pôles
-
Courant du rotor verrouillé
-
Courant Fl @ 208 V
-
Facteur de service
1
Code KVA
-
Efficacité nominale
-
Facteur de puissance nominal
-
Câbles (Qté, Taille)
2|4
Fréquence
-
Connexion
-
Condensateur de démarrage
-
Condensateur de marche
-
MFD
-
EFV (S.F. 1.0)
Rapport
Hz
Couple variable
-
-
Couple constant
-
-
Données générales
Cadre
56C
Boîtier
TEFC
Montage
C-Face / Removable Base,C-Face / Rigid,C-Face / Round Body
Nombre de vitesses
-
Poids approximatif
34 lb
Double perçage
Non
Matériau de la carcasse
Acier Roulé
Dimension C
14,84 po
Conception NEMA
-
Degré de protection (IP)
-
Classe d'isolation
F
Rotation
Réversible
Service
-
Emplacement de la boîte de dérivation
-
Pieds amovibles
Non
Orientation
-
Température ambiante
-
Augmentation de la température à pleine charge
Augmentation de la température à pleine charge
-
Code de température
-
Données mécaniques
Roulement DE
6203
Roulement NDE
6203
Diamètre de l'arbre
0,625 po
Longueur de l'arbre
1,875 po
Type de graisse
Polyrex EM
Graissable
Oui
Lieux dangereux
Certifié CSA
-
Code Temp (puissance d'onde sinusoïdale)
-
Code Temp (puissance du EFV)
-
Informations additionnelles
Approbations d'agence(s)
CSA, UR
Pays d'origine
É.-U.
Garantie
2 ans
  • Dossier de donnéesRegister or log in to download
  • Politique de garantieRegister or log in to download
  • ManuelRegister or log in to download
  • Dessin dimensionnelRegister or log in to download
  • Diagramme de connexionRegister or log in to download
  • CAD 3DRegister or log in to download

Downloads unlock once you're signed in.
