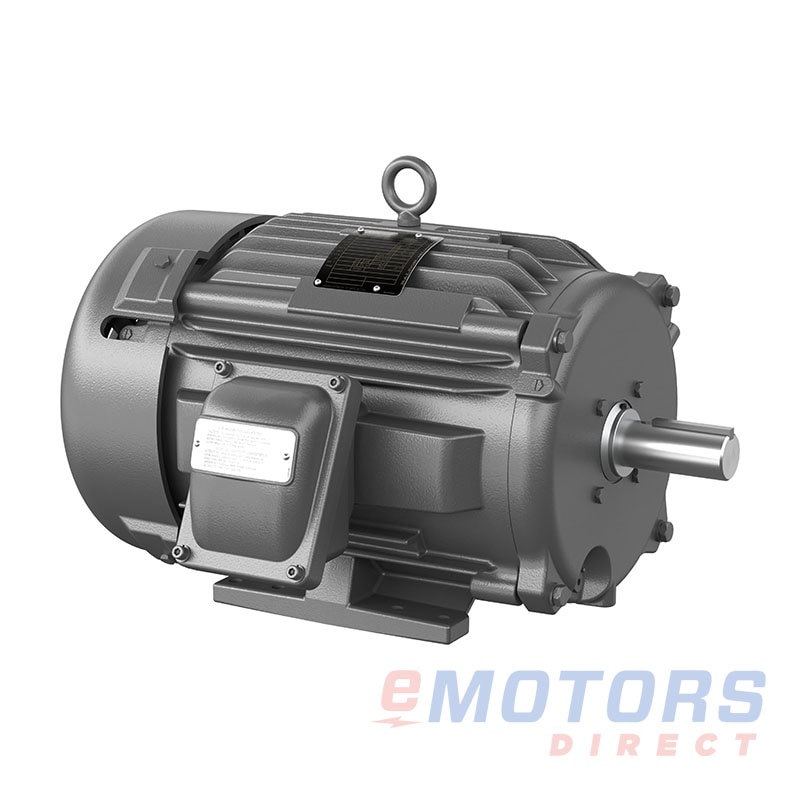

Baldor DRX21144T-5

Baldor · Explosion Proof, Drill Rig Duty, three phase, foot mounted
10 HP 1765 215T TEFC-XP 575V Explosion Proof Motors for Hazardous Locations
Numéro de catalogue: DRX21144T-5
hp
10
tr/min
1800
Tension
575 V
Cadre
215T
Phase
3
Boîtier
TEFC-XP
Matériel
Fonte
Montage
Rigide

Aperçu de la gamme de produits

Le moteur Baldor antidéflagrant à service de forage, triphasé, avec pattes, est conçu pour les applications exigeantes dans des environnements dangereux. Construit avec un bâti robuste en acier et en fonte, il offre une grande durabilité pour une performance à long terme. Il présente un facteur de service de 1,15 avec une isolation de classe F, adapté aux températures ambiantes jusqu’à 40?°C, et peut fonctionner jusqu’à 55?°C avec un facteur de service de 1,0. Classé pour utilisation avec variateur (inverter duty), ce moteur est muni de déflecteurs d’arbre côté entraînement (DE) et de drains respirateurs approuvés UL pour une protection accrue. Il comprend également des thermostats normalement fermés pour la sécurité thermique et une entrée filetée pour les fils afin d’assurer un câblage sécuritaire. Avec un boîtier classé IP55, ce moteur est idéal pour les terminaux de carburant en vrac, les zones dangereuses Division 1, les stations de transfert, ainsi que les services de forage terrestres et en mer, prenant en charge les opérations à vitesse fixe ou variable.

Expédition le jour ouvrable suivant

Disponible pour la livraison

Pour obtenir des estimations de livraison précises, veuillez saisir votre code postal.

Emplacements de stock

Edmonton, AB: En inventaire
Commande en usine: 2-3 semaines

Liens importants

Support technique disponible de 8 h 30 à 18 h 00 HNE

Appelez le 1-800-890-7593

Baldor: Explosion Proof, Drill Rig Duty, three phase, foot mounted (74)

DRX18344T-531755575 V182T 1 941,63 $
DRX18544T-551750575 V184T 2 305,11 $
DRX18524T-553500575 V184T 2 843,94 $
DRX21744T-57 1/21770575 V213T 2 923,45 $
DRX21724T-57 1/23510575 V213T 3 280,54 $
DRX21124T-5103500575 V215T 3 442,40 $
DRX251524T-5153530575 V254T 3 892,49 $
DRX251524T153530230 V, 460 V254T 3 892,49 $
DRX21144T-5101765575 V215T 4 022,41 $
DRX251544T-5151765575 V254T 4 561,24 $
DRX251544T151765230 V, 460 V254T 4 561,24 $
DRX25224T-5203530575 V256T 5 132,01 $
DRX25224T203530230 V, 460 V256T 5 132,01 $
DRX25244T201770230 V, 460 V256T 5 909,37 $
DRX282524T-5253520575 V284TS 6 735,72 $
DRX282524T253520230 V, 460 V284TS 6 735,72 $
DRX282544T-5251775575 V284T 7 168,06 $
DRX281564T151175230 V, 460 V284T 8 001,51 $
DRX28324T-5303520575 V286TS 8 041,26 $
DRX28324T303520230 V, 460 V286TS 8 041,26 $
DRX28264T201180230 V, 460 V286T 8 215,90 $
DRX28344T-5301770575 V286T 8 739,12 $
DRX28344T301760230 V, 460 V286T 8 739,12 $
DRX322564T251180230 V, 460 V324T 10 271,83 $
DRX32424T-5403540575 V324TS 10 413,82 $
DRX32424T403540230 V, 460 V324TS 10 413,82 $
DRX32364T301180230 V, 460 V326T 11 333,16 $
DRX32444T-5401775575 V324T 11 712,26 $
DRX32444T401775230 V, 460 V324T 11 712,26 $
DRX32524T-5503560575 V326TS 13 333,72 $
DRX32524T503560230 V, 460 V326TS 13 333,72 $
DRX32544T-5501775575 V326T 13 595,68 $
DRX32544T501775230 V, 460 V326T 13 595,68 $
DRX36464T401190230 V, 460 V364T 13 639,69 $
DRX36564T501185230 V, 460 V365T 15 394,62 $
DRX36624T603560230 V, 460 V364TS 15 690,65 $
DRX36644T-5601780575 V364T 15 792,17 $
DRX36644T601780230 V, 460 V364T 15 792,17 $
DRX36724T753555230 V, 460 V365TS 16 363,66 $
DRX36744T-5751780575 V365T 17 338,38 $
DRX36744T751780230 V, 460 V365T 17 338,38 $
DRX40664T601185230 V, 460 V404T 19 434,77 $
DRX40764T751185230 V, 460 V405T 20 129,07 $
DRX40144T-51001785575 V405T 20 136,17 $
DRX40144T1001785230 V, 460 V405T 20 136,17 $
DRX44164T1001188230 V, 460 V444T 23 084,25 $
DRX441244T1251785460 V444T 23 468,78 $
DRX441264T1251190460 V445T 25 236,53 $
DRX441544T1501785460 V445T 26 227,68 $
DRX44244T2001785460 V447T 36 289,94 $

Explosion Proof, Drill Rig Duty, three phase, foot mounted

Features

  • Durable steel and cast iron frame construction for long-lasting performance
  • 1.15 service factor with Class F insulation, rated for 40°C ambient temperature
  • Capable of handling up to 55°C ambient temperature at a 1.0 service factor
  • Inverter duty rated for reliable operation in various settings
  • DE shaft slinger and UL-approved breather drains for enhanced protection
  • Equipped with normally closed thermostats for thermal safety
  • Threaded lead inlet for secure and easy wiring installation
  • IP55-rated enclosure, with this specification clearly marked on the nameplate

Applications

  • Suitable for bulk fuel terminals
  • Designed for Division 1 hazardous locations as per customer specifications
  • Ideal for transfer stations
  • Supports both fixed and variable speed operation
  • Perfect for onshore and offshore drill rig service
Données Électriques
Classement de puissance de sortie du moteur
10 HP
7,5 kW
Classement de vitesse du moteur
1765 tr/min
Classement de tension du moteur
575 V
Classement du courant du moteur
10,1 A
Phase
3
Pôles
4
Courant du rotor verrouillé
-
Courant Fl @ 208 V
-
Facteur de service
1
Code KVA
J
Efficacité nominale
92.4
Facteur de puissance nominal
80
Câbles (Qté, Taille)
9
Fréquence
60 Hz
Connexion
-
Condensateur de démarrage
-
Condensateur de marche
-
MFD
-
EFV (S.F. 1.0)
Rapport
Hz
Couple variable
10:1
6
Couple constant
10:1
6
Données générales
Cadre
215T
Boîtier
TEFC-XP
Montage
Rigide
Nombre de vitesses
-
Poids approximatif
252 lb
Double perçage
Oui
Matériau de la carcasse
Fonte
Dimension C
20,03 po
Conception NEMA
A
Degré de protection (IP)
IP55
Classe d'isolation
F
Rotation
Réversible
Service
Continu
Emplacement de la boîte de dérivation
F1
Pieds amovibles
Non
Orientation
Horizontal
Température ambiante
40 °C
Augmentation de la température à pleine charge
Augmentation de la température à pleine charge
59
Code de température
-
Données mécaniques
Roulement DE
-
Roulement NDE
-
Diamètre de l'arbre
1,375 po
Longueur de l'arbre
3,13 po
Type de graisse
Polyrex EM
Graissable
Oui
Lieux dangereux
Certifié CSA
-
Code Temp (puissance d'onde sinusoïdale)
-
Code Temp (puissance du EFV)
-
Informations additionnelles
Approbations d'agence(s)
UL, CSA EEV
Pays d'origine
É.-U.
Garantie
à
