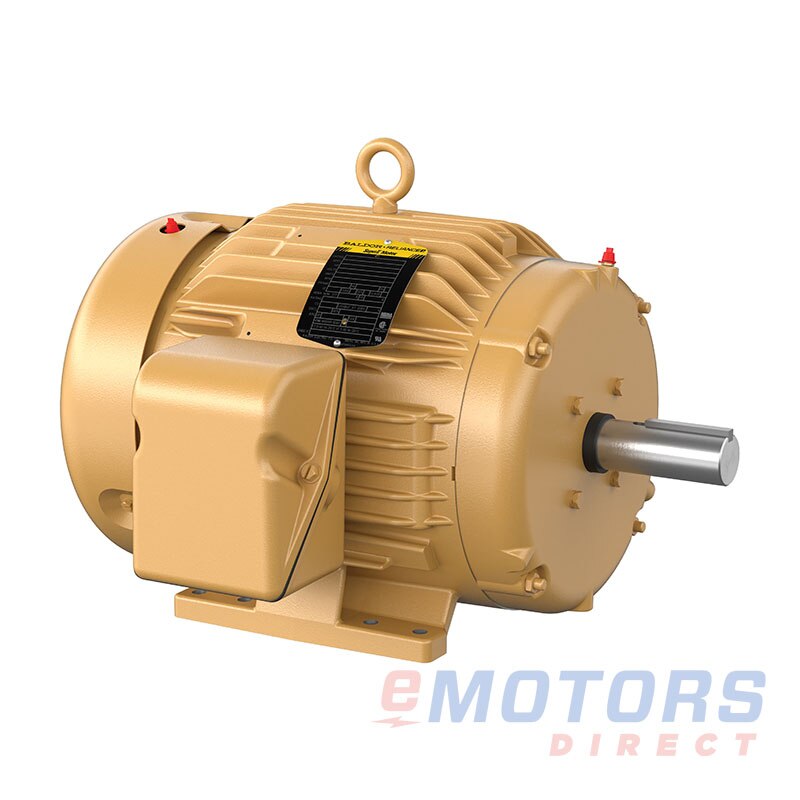

Les images des produits sont fournies à titre de référence uniquement. Veuillez consulter les spécifications du produit pour obtenir de l'information plus précise et détaillée.

Nouveau

Baldor EM3769T-G

Baldor · HVAC, NEMA Premium, three phase, TEFC, foot mounted, Aegis
7 1/2 HP 3510 213T TEFC 230V|460V General Purpose AC Motors
Numéro de catalogue: EM3769T-G
hp
7 1/2
tr/min
3600
Tension
230 V,460 V
Cadre
213T
Phase
3
Boîtier
TEFC
Matériel
Fonte
Montage
Rigide

Aperçu de la gamme de produits

Le moteur CVCA Baldor, NEMA Premium, triphasé, TEFC, monté sur pied est conçu pour une performance à haute efficacité dans les applications CVCA exigeantes. Il comprend une isolation de classe H, offrant une protection améliorée pour l'utilisation avec onduleur, et inclut un anneau de mise à la terre interne pour atténuer les courants de roulement. Conçu pour la longévité, ce moteur est livré avec une garantie de 3 ans, assurant un fonctionnement fiable dans le temps. Il convient à l'utilisation avec onduleur, respectant les normes NEMA MG1 Partie 31.4.4.2. Ce moteur est idéal pour diverses applications, incluant les ventilateurs, pompes, soufflantes, manutention d'unités, systèmes CVCA, opérations à vitesse variable et usages généraux, offrant une performance constante et efficace dans une gamme d'industries.

Disponibilité : Factory Order (2-3 weeks)

Disponible pour la livraison

Pour obtenir des estimations de livraison précises, veuillez saisir votre code postal.

Emplacements de stock

Commande en usine: 2-3 semaines

Liens importants

Support technique disponible de 8 h 30 à 18 h 00 HNE

Appelez le 1-800-890-7593

Baldor: HVAC, NEMA Premium, three phase, TEFC, foot mounted, Aegis (80)

EM3581T-G11770230 V, 460 V143T 1 245,20 $
EM3583T-G1 1/23500230 V, 460 V143T 1 306,96 $
EM3587T-G21760230 V, 460 V145T 1 338,20 $
EM3586T-G23490230 V, 460 V145T 1 363,05 $
EM3660T-G33470230 V, 460 V182T 1 473,08 $
EM3661T-G31755230 V, 460 V182T 1 509,29 $
EM3665T-G51750230 V, 460 V184T 1 539,82 $
EM3663T-G53480208-230 V, 460 V184T 1 768,41 $
EM3710T-G7 1/21770230 V, 460 V213T 1 808,17 $
EM3710T-5G7 1/21770575 V213T 1 808,17 $
EM3709T-G7 1/23520230 V, 460 V213T 1 970,74 $
EM3711T-G103490230 V, 460 V215T 1 994,17 $
EM3764T-G31165230 V, 460 V213T 2 006,23 $
EM3714T-G101770230 V, 460 V215T 2 008,36 $
EM3714T-5G101770575 V215T 2 008,36 $
EM3770T-8G7 1/21770200 V213T 2 016,88 $
EM3774T-8G101760200 V215T 2 230,57 $
EM3770T-G7 1/21770230 V, 460 V213T 2 249,03 $
EM3769T-G7 1/23510230 V, 460 V213T 2 294,46 $
EM3768T-G51160230 V, 460 V215T 2 294,46 $
EM3771T-G103490230 V, 460 V215T 2 378,94 $
EM3774T-G101760230 V, 460 V215T 2 462,00 $
EM4106T-G203520230 V, 460 V256T 3 575,87 $
EM4107T-G253600230 V, 460 V284TS 4 659,91 $
EM4103T-G251775230 V, 460 V284T 4 716,00 $
EM4103T-5G251770575 V284T 4 716,00 $
EM4100T-G151175230 V, 460 V284T 4 976,54 $
EM4108T-G303520230 V, 460 V286TS 5 453,61 $
EM4104T-G301760230 V, 460 V286T 5 511,82 $
EM4104T-5G301770575 V286T 5 511,82 $
EM4102T-G201180230 V, 460 V286T 6 479,44 $
EM4110T-G401775230 V, 460 V324T 7 164,51 $
EM4110T-5G401775575 V324T 7 164,51 $
EM4111T-G251180230 V, 460 V324T 7 366,13 $
EM4109T-G403530230 V, 460 V324TS 7 403,05 $
EM4115T-G501775230 V, 460 V326T 7 780,01 $
EM4115T-5G501775575 V326T 7 780,01 $
EM4114T-G503540230 V, 460 V326TS 8 048,36 $
EM4117T-G301180230 V, 460 V326T 8 427,46 $
EM4308T-G401190230 V, 460 V364T 10 747,48 $
EM4314T-G601780230 V, 460 V364T 11 367,24 $
EM4310T-G603565230 V, 460 V364TS 11 506,38 $
EM4312T-G501185230 V, 460 V365T 12 899,96 $
EM4316T-G751780230 V, 460 V365T 13 221,55 $
EM4313T-G753560230 V, 460 V365TS 13 317,39 $
EM4400T-G1001785230 V, 460 V405T 16 543,98 $
EM3664T-G21165230 V, 460 V184T Contactez-nous pour obtenir un prix
EM3667T-G1 1/21170230 V, 460 V182T Contactez-nous pour obtenir un prix
EM3584T-G1 1/21770230 V, 460 V145T Contactez-nous pour obtenir un prix
EM3582T-G11170230 V, 460 V143T Contactez-nous pour obtenir un prix

HVAC, NEMA Premium, three phase, TEFC, foot mounted, Aegis

Features

  • Enhanced inverter protection with Class H insulation
  • Grounding ring minimizes bearing current issues
  • Built for long-term use and backed by a 3-year warranty
  • Meets NEMA MG1 Part 31.4.4.2 standards for inverter duty

Applications

  • Fans and blowers
  • Pumping systems
  • HVAC and unit handling equipment
  • Suitable for variable speed and general-purpose uses
Données Électriques
Classement de puissance de sortie du moteur
7 1/2 HP
5,625 kW
Classement de vitesse du moteur
3510 tr/min
Classement de tension du moteur
230 V,460 V
Classement du courant du moteur
18,0/19,0 A
Phase
3
Pôles
2
Courant du rotor verrouillé
-
Courant Fl @ 208 V
18.4
Facteur de service
1,15
Code KVA
H
Efficacité nominale
89.5
Facteur de puissance nominal
86
Câbles (Qté, Taille)
9
Fréquence
60 Hz
Connexion
-
Condensateur de démarrage
-
Condensateur de marche
-
MFD
-
EFV (S.F. 1.0)
Rapport
Hz
Couple variable
20:1
3
Couple constant
10:1
6
Données générales
Cadre
213T
Boîtier
TEFC
Montage
Rigide
Nombre de vitesses
-
Poids approximatif
169 lb
Double perçage
Oui
Matériau de la carcasse
Fonte
Dimension C
18,45 po
Conception NEMA
B
Degré de protection (IP)
IP44
Classe d'isolation
H
Rotation
Réversible
Service
Continu
Emplacement de la boîte de dérivation
F1
Pieds amovibles
Non
Orientation
Horizontal
Température ambiante
40 °C
Augmentation de la température à pleine charge
Augmentation de la température à pleine charge
44 °C
Code de température
-
Données mécaniques
Roulement DE
6307
Roulement NDE
6206
Diamètre de l'arbre
1,375 po
Longueur de l'arbre
3,38 po
Type de graisse
Polyrex EM
Graissable
Oui
Lieux dangereux
Certifié CSA
-
Code Temp (puissance d'onde sinusoïdale)
-
Code Temp (puissance du EFV)
-
Informations additionnelles
Approbations d'agence(s)
cURus EEV
Pays d'origine
É.-U.
Garantie
3 ans
